Jak svařovat jekl s trubkami různých rozměrů + videonávod

Svařování jeklů je základní dovedností, kterou by měl ovládat každý řemeslník nebo kutil. Ať už potřebujete opravit plot, postavit pergolu nebo vytvořit vlastní projekt, správná technika svařování jeklů vám ušetří čas, peníze i nervy.

V tomto článku se dozvíte vše potřebné o svařování jeklu s trubkami různých průměrů – od výběru materiálu a nástrojů, až po finální úpravy.

Základy svařování jeklů

Jekl je ocelový uzavřený profil s čtvercovým nebo obdélníkovým průřezem. Díky své pevnosti a odolnosti se často používá ve stavebnictví, strojírenství a v domácích kutilských projektech.

Pro svařování jeklů se nejčastěji používají tyto typy svářeček:

• Invertorová svářečka MMA
• Svářečka MIG/MAG
• Svářečka TIG

Před samotným svařováním dbejte na bezpečnost. Vždy používejte:

• Svářecí kuklu nebo štít
• Žáruvzdorné rukavice
• Nehořlavý pracovní oděv
• Pevnou obuv

Správné vybavení vás ochrání před zářením, jiskrami a popálením. Pamatujte na to, že svařování bez ochrany může vést k vážným zraněním.

Příprava na svařování

Nejdříve si připravte vhodný materiál a nástroje.

• Jekl a trubku odpovídající tloušťky a rozměrů
• Svářečku s vhodnými parametry pro daný materiál
• Elektrody nebo svařovací drát
• Úhlovou brusku s řezným a brusným kotoučem
• Svinovací metr a značkovač

Před svařováním je nutné jekl i trubku důkladně očistit od rzi, mastnoty a nečistot. Použijte úhlovou brusku s brusným kotoučem a povrch vyhlaďte do kovového lesku.

Správné měření a značení je klíčem k přesnému svařování:

1. Změřte potřebné délky a úhly
2. Přeměřte raději dvakrát, řežte jen jednou
3. Označte si rysky značkovačem nebo důlčíkem
4. Pro řezání použijte úhlovou brusku s řezným kotoučem

Pečlivá příprava vám ušetří čas a materiál. Navíc budete mít jistotu, že svařujete přesně tam, kde potřebujete.

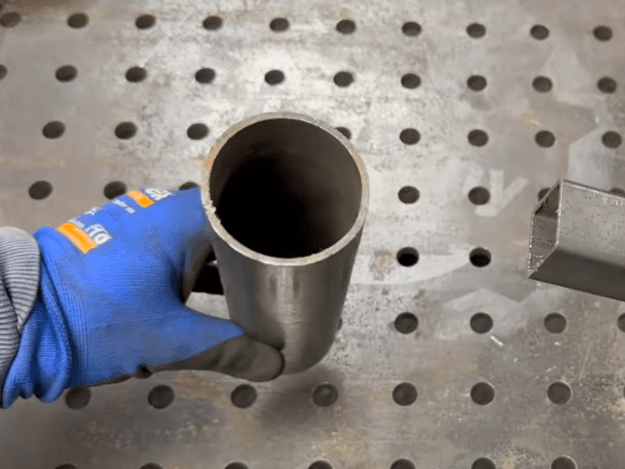

Spojování jeklu s trubkou různého průměru

Spojování jeklu s trubkou možná vypadá složitě, ale s trochou praxe to zvládne každý. Nejdůležitější je přesnost měření a řezu. Při měření trubky postupujte takto:

1. Změřte obvod trubky pomocí provázku nebo papírového proužku
2. Naměřenou délku přeneste na jekl a vyznačte
3. Přidejte cca 2 mm pro mezeru na svar

Pro řezání a tvarování jeklu použijte úhlovou brusku s řezným kotoučem:

1. Řežte přesně v označených liniích
2. Vnitřní stranu výřezu zkoste cca o 45°
3. Zkontrolujte, zda jekl přesně sedí na trubku

Při samotném svařování postupujte obezřetně:

• Použijte menší průměr elektrody nebo drátu
• Svařujte raději na více kratších vrstev než jednu tlustou
• Hlídejte, aby svar nepropadal dovnitř trubky

Správně provedený spoj jeklu s trubkou vypadá čistě a drží jako přibitý. Trénujte nejdříve na menších průměrech a postupně se propracujte k větším.

Videonávod

Dokončovací práce

I ten nejpreciznější svar potřebuje po vychladnutí trochu doladit. Dokončovací práce sice nejsou vidět, ale podstatně zvyšují kvalitu a životnost svařence.

Po svaření nechte svar důkladně vychladnout. Pak proveďte vizuální kontrolu kvality svaru:

1. Prohlédněte svar, zda neobsahuje trhliny, póry nebo krápníky
2. Zkontrolujte, zda svar spojuje obě části v celé délce
3. Vyzkoušejte pevnost a tuhost spoje

Pokud je svar v pořádku, můžete přistoupit k broušení a čištění:

1. Použijte úhlovou brusku s brusným kotoučem
2. Obruste přebytečný materiál a nerovnosti svaru
3. Vyhlaďte povrch do požadované drsnosti

Na závěr proveďte povrchovou úpravu podle účelu výrobku:

• Nátěr barvou pro ochranu před korozí
• Žárové zinkování pro venkovní použití
• Leštění pro dekorativní vzhled

Časté chyby a jak se jim vyhnout

I ti nejzkušenější svářeči občas dělají chyby. Důležité je vědět, jak jim předcházet a jak je napravit.

Přehřátí materiálu

• Vzniká při příliš pomalém svařování nebo vysokém proudu
• Projevuje se červeným žárem, deformacemi a praskáním
• Řešením je zvýšit rychlost svařování nebo snížit proud

Nerovnoměrný svar

• Vzniká při špatném vedení elektrody nebo nekonstantní rychlosti
• Projevuje se různou šířkou a výškou svaru
• Řešením je nacvičit si rovnoměrné vedení a dodržovat konstantní rychlost

Nedostatečná penetrace

• Vzniká při příliš rychlém svařování nebo nízkém proudu
• Projevuje se úzkým a mělkým svarem, který neproniká do hloubky
• Řešením je zpomalit rychlost svařování nebo zvýšit proud

Chybami se člověk učí. Nebojte se experimentovat, zkoušet různá nastavení a techniky. Jen tak přijdete na to, co vám vyhovuje a jak dosáhnout perfektního svaru.

Klíčem k úspěchu je důkladná příprava materiálu a nástrojů, precizní měření a značení, zvládnutí různých technik svařování a samozřejmě trpělivost.
